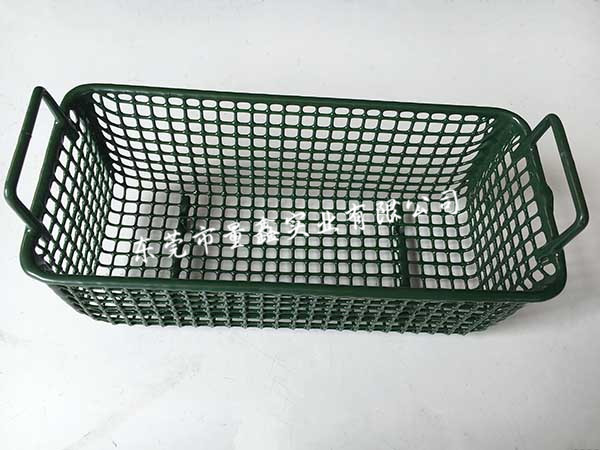

包胶不锈钢清洗篮，以304/316L 不锈钢丝网 / 方管焊接成型篮体，框边、网丝、支撑筋整体包覆高分子塑胶层，主要用于超声波清洗、酸洗、电镀、精密零件周转；核心作用：隔绝金属硬接触，防止工件划伤，同时耐酸碱、防锈、减震。那么，下面小编讲解一下
包胶不锈钢清洗篮的包胶工艺方法：
一、热浸塑工艺（行业通用，PVC 浸塑 / 尼龙浸塑）
1. PVC 浸塑（常温超声清洗篮主流）
工艺流程
不锈钢篮脱脂除油→酸洗钝化→烘干预热（180～220℃）→浸入 PVC 粉末流化床→均匀吸附粉料→高温烘箱流平固化（160～200℃）→冷却修边检验。
胶层特点
胶厚 0.3～0.8mm，表面光滑柔软，包裹所有钢丝、边框、把手；成本低，批量性价比高。
适用工况
中性水基清洗剂、常温超声波清洗，3C 铝件、钟表五金清洗篮。
短板
耐温≤70℃，高温烘干、浓酸碱会软化、开裂、脱落。
2. 尼龙浸塑（高温清洗、带烘干产线专用）
流程和 PVC 一致，只是粉料更换尼龙改性粉末，烘烤温度更高（240～280℃）。
优势：耐温 120℃、耐磨、不易刮破，可过烘干工序；
缺点：胶层偏硬，弹性差，尖锐工件磕碰易露钢。
浸塑通用关键工艺要点
金属必须喷砂粗化，否则胶层附着力差，泡水分层；
所有尖角打磨 R 圆角，直角处胶层应力大，极易开裂；
网孔浸塑后人工疏通，防止网眼堵胶影响超声穿透；
预热温度均匀，避免局部胶层过薄漏钢。
二、特氟龙（PTFE）多层浸涂工艺（强酸强碱、电镀、阳极氧化专用）
分为水性特氟龙喷涂、粉末特氟龙浸涂两种，清洗篮多采用多层浸涂烘烤。
工艺流程
不锈钢篮除油喷砂→di一层底涂→低温烘干→面层特氟龙浸涂→高温烧结（320～380℃），重复 2～3 层提升厚度。
性能优势
耐温 - 40～260℃，耐硝酸、强碱、电镀药水，不粘油污、无金属离子析出。
短板
成本高；胶层薄（0.15～0.4mm），硬物撞击易局部掉皮；工艺复杂，周期长。
适用：阳极氧化清洗篮、电镀挂具、半导体精密零件清洗。
三、液态硅胶一体注塑包胶（医疗、光学镜片高端篮）
工艺方式
开专用模具，不锈钢篮骨架定位放入模具，高压注入液态硅胶，高温硫化一体成型。
特点
胶层弹性极强，完全不伤镜面、光学件；食品医疗级无析出；耐消毒液、高低温；
可局部加厚包胶，分区包裹，不会堵塞网孔；
劣势
模具费用高，单件加工成本高，只适合小型精密清洗篮，大型筐篮不适用。
四、橡胶喷涂 / 浸胶工艺（丁腈 NBR、天然橡胶）
流程：金属前处理→浸泡液态橡胶浆→烘干固化，可重复 2 次加厚胶层。
特性：弹性极好、减震效果强，耐切削油、机油；
缺点：耐酸碱差，长期水洗易发胀，现在清洗篮极少使用，多用于工装治具。
