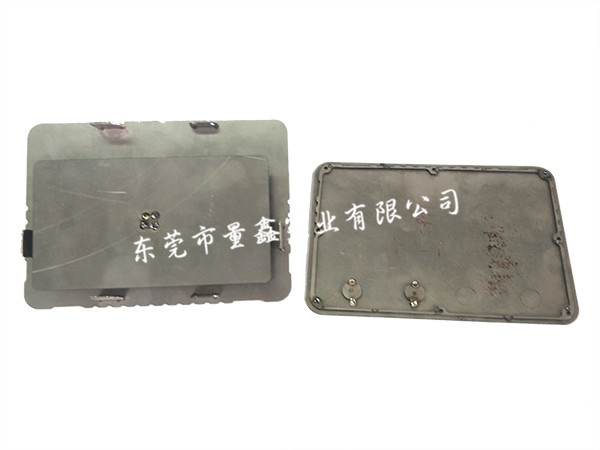

静电喷涂治具是流水线 / 单机喷涂承载工件、导通静电、定位遮蔽的专用工装，分粉末静电喷粉与液体静电喷漆两大类，核心逻辑：工件必须可靠导电接地，非接触区域绝缘防积粉 / 漏电。那么，下面小编介绍一下
静电喷涂治具的设计要点：
1. 导电接触设计
- 挂钩触点**尖、小、薄**，只单点接触非外观面（工艺孔、边角、内侧），减少压痕漏底。
- 全程导通无绝缘隔断：挂架、链条、导电铜排、地面完整接地，杜绝静电反弹、喷涂花斑。
- 触点 Ra≤0.8μm，去除氧化层，接触电阻越小吸附效果越好。
2. 绝缘隔离设计
- 主杆、横梁大面积包覆绝缘，仅工件接触钩裸露；否则粉末大量吸附在挂具上，浪费涂料、频繁清理。
- 流水线导电链条与机架之间加绝缘隔套，防止整机漏电报警。
3. 结构防积粉
- 少死角、少凹槽、少搭接缝隙；缝隙极易积粉结块，掉落造成工件颗粒不良。
- 倾斜支杆设计，喷房气流可带走多余浮粉。
4. 重量与自转平衡
大型壳体必须配重平衡，自转不抖动；轴承选用高温耐磨款，适配固化炉高温。
5. 上下料效率
快拆卡扣、模块化支钩，可单独拆卸更换，不用整架下线清理。
