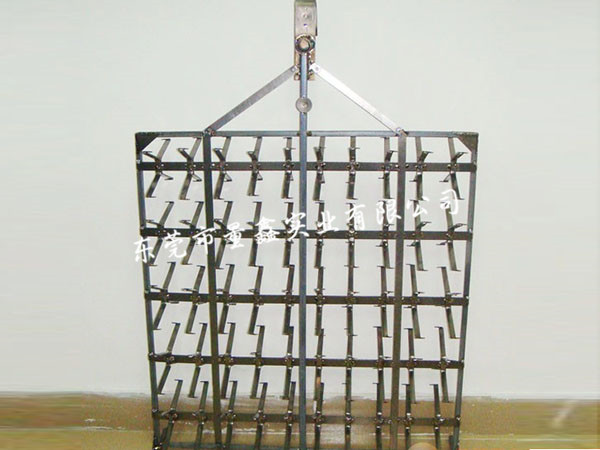

金属挂具是表面处理工序承载工件的工装，材质以冷拔铁丝、碳钢方管、不锈钢、钛合金为主，作用：导电、悬挂、定位、保证涂层均匀。接下来，小编解析一下影响
金属挂具使用效果的因素：
一、挂具本体材质因素
基材金属种类
铜挂具：导电好、载量大，但易氧化、成本高，适合电镀厚镀层；长期酸碱槽液易腐蚀变薄。
不锈钢挂具：耐酸碱、寿命长，但导电差、接触电阻大，大电流工件易发雾、镀层不均。
铁 / 钢挂具：便宜、强度高，极易生锈污染槽液，仅适合前处理粗加工，需包胶保护。
钛挂具：耐腐蚀极强，适合阳极氧化、硬质氧化，但导电一般、硬度低易变形。
金属基材厚度与强度
线材过细、板材太薄，承载重工件时下垂变形，工件倾斜导致镀层厚薄不均；过粗则自重增加、装挂量下降、导电损耗变大。
表面包胶 / 绝缘层质量
包胶开裂、脱落、微孔：槽液渗入腐蚀挂具基体，析出金属杂质污染镀液，产生麻点、针孔。
绝缘层覆盖不全：非镀区导电，无效耗电、镀层浪费，边缘烧焦。
胶层耐温耐化学品差：高温槽、强酸碱环境快速老化剥落。
二、结构设计因素
导电接触点设计
接触面积过小：接触电阻大，发热、工件电流不足，镀层薄、色差；大工件易烧触点。
触点位置不合理：遮挡工件关键面，产生挂印、无镀层区域；触点尖锐易烧蚀工件边角。
触点弹性不足：工件松动、虚接，电流时断时续，出现阴阳面、起皮。
挂架排布与工件间距
工件间距过小：电场屏蔽，中间工件镀层偏薄、色差；气体排出不畅产生气泡针孔。
排布过疏：产能低，槽液利用率差。
工件悬挂角度不当：氢气泡、槽液滞留无法自流，形成水痕、麻点。
承重与受力结构
横梁、挂钩受力点集中，长期使用弯曲变形，工件倾斜、掉落；多层挂架层距不足，上下工件电场干扰。
导流 / 辅助阴极结构
复杂件（深孔、管状、凹凸件）无辅助阴极，深腔电流弱，镀层薄；无导流条则整体电流分布失衡。
三、导电与电气相关因素
导电截面积
挂具主干线径不足，大电流下电压降大，远端工件电流不够，镀层厚薄差异明显。
导电接触面清洁度
挂具上端导电钩、铜排接触面有氧化皮、钝化膜、油污、镀层堆积，电阻飙升，整挂工件色差、发黑。
导电回路连接
拼接挂具螺丝松动、接触面镀层隔绝导电，分段压降不一致，同一挂架内外工件镀层不均。
四、槽液与工艺环境因素
槽液酸碱度、腐蚀性
强酸、强碱、含氟、氰化物槽液会快速腐蚀裸露金属挂具，产生金属离子杂质，造成镀液故障。
槽液温度
高温加速包胶老化、金属腐蚀；高温下挂具导电触点氧化速度翻倍。
电流密度、电镀时长
超高电流密度下，触点极易烧蚀；长时间电镀，挂具非绝缘部位持续沉积金属，增厚后改变电场分布。
槽内阳极排布
阳极离挂具过近，工件边缘过镀烧焦；距离过远整体镀层偏薄；阴阳极比例失衡加剧挂具负载异常。
五、日常使用与维护因素
挂具积层金属未退镀
反复电镀后挂钩、支架堆积厚金属层，改变原有电场，工件出现色差、边角毛刺；积层脱落掉入槽液造成颗粒不良。
清洁保养不到位
油污、钝化液、酸碱残液残留在挂具，带入下一工序污染槽液；触点氧化未打磨，导电持续变差。
机械损伤
磕碰、拉扯导致包胶破损、挂钩变形、弹性卡扣失效；变形挂具工件摆放偏移，电场紊乱。
新旧挂具混用
旧挂具触点氧化、电阻大，新挂具导电优良，同槽工件出现明显批次色差。
六、工件适配匹配因素
挂具规格与工件尺寸不匹配
小件用大挂具，导电过剩、边角烧焦；大件细挂具承载不足、导电不足。
工件材质差异同挂电镀
钢铁、铝合金、铜件混挂，不同金属电位差不同，产生置换镀层、发黑、起皮。
工件装夹数量超标
超载导致挂具变形、单工件分配电流不足，镀层薄且均匀性差。
补充：短期失效与长期寿命区分
短期直接影响镀层品质：接触导电、排布间距、触点位置、包胶破损、积层不退镀；
长期影响挂具寿命：基材耐腐蚀性、结构强度、槽液腐蚀、高温老化、机械磕碰损耗。
