在使用

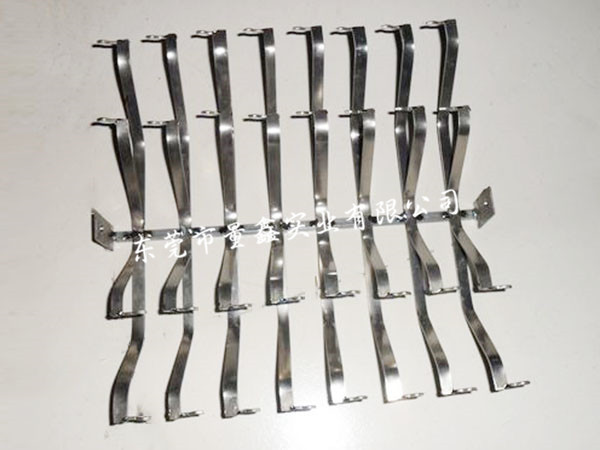

镀镍挂具时，需从材质兼容性、操作规范、维护管理、工艺控制四大方面规避潜在问题，以确保镀层质量、挂具寿命及生产安全。以下是具体需避免的问题及解决方案：
一、材质兼容性问题
避免交叉污染
问题：不同镀种（如镀铜、镀铬）的挂具混用，会导致镀液成分相互污染，影响镀层性能。
解决方案：
专用挂具：镀镍工艺必须使用专用挂具，严禁与其他镀种挂具混用。
标记管理：对挂具进行颜色或编号标记，明确区分不同镀种，避免误用。
案例：某厂商因混用镀铬挂具导致镀镍液中铬离子超标，镀层出现粗糙、起皮问题，经更换专用挂具后恢复正常。
避免材质腐蚀
问题：挂具材质（如不锈钢）若含杂质或表面处理不当，可能腐蚀镀液，引入有害离子（如铁、铜）。
解决方案：
材质选择：优先选用316L不锈钢（耐腐蚀性优于304不锈钢），避免使用碳钢或低纯度不锈钢。
预处理：新挂具首次使用前，需按不锈钢镀镍工艺预镀一层薄镍（厚度≥1μm），增强结合力并防止腐蚀。
定期检测：每季度检测镀液中金属杂质含量（如铁≤5ppm、铜≤2ppm），超标时需更换挂具或净化镀液。
二、操作规范问题
避免装载过量或不当
问题：挂具装载量过大或工件摆放不均，导致电流分布不均，镀层厚度差异大（如边缘厚、中心薄）。
解决方案：
控制装载量：根据挂具设计容量，装载面积不超过其导电面积的80%。
均匀分布：工件间保持≥5mm间隙，避免重叠或紧密排列，确保镀液流通和电流均匀。
案例：某厂商因挂具装载过量，导致镀层厚度不均率从10%升至30%，调整装载量后恢复至15%以内。
避免挂具与工件接触不良
问题：挂具与工件接触点氧化或松动，导致局部电流中断，出现镀层缺失或烧焦。
解决方案：
清洁接触点：每次使用前用砂纸打磨挂具接触点，去除氧化层，确保导电良好。
弹性装夹：对形状复杂工件，使用弹簧夹或弹性挂钩，保持稳定接触压力。
定期检查：每批次生产后检查接触点磨损情况，及时更换变形或损坏的挂具部件。
避免挂具带入杂质
问题：挂具表面残留油污、灰尘或前道工序溶液，污染镀镍液，导致镀层粗糙、针孔。
解决方案：
清洗流程：挂具使用后需经“热水洗→酸洗（5%盐酸）→纯水洗”三步清洗，去除残留物。
干燥存放：清洗后挂具需完全干燥（建议用热风烘干）再存放，避免潮湿环境滋生锈蚀。
隔离存放：挂具存放区需远离酸、碱气雾，防止二次污染。
三、维护管理问题
避免挂具镀层过厚
问题：挂具表面镀层反复沉积，厚度超过30μm后易剥落，污染镀液并影响导电性。
解决方案：
定期退镀：每生产50-100批次后，用5%硝酸退除挂具表面镀层至原始厚度（保留预镀镍层）。
退镀工艺：退镀温度控制在40-50℃，时间≤5分钟，避免过度腐蚀挂具基材。
案例：某厂商因未及时退镀，挂具镀层剥落导致镀镍液中镍离子浓度波动±10g/L，经定期退镀后稳定在±2g/L。
避免挂具变形或断裂
问题：挂具长期受热、受力或机械碰撞，导致变形或断裂，影响生产安全。
解决方案：
轻拿轻放：操作时避免挂具与槽壁、工件剧烈碰撞，防止机械损伤。
热处理强化：对高强度不锈钢挂具，可进行固溶处理（1050℃保温1小时后水淬），提高抗变形能力。
定期更换：对频繁断裂的挂具部件（如挂钩、横梁），每6个月强制更换一次。
四、工艺控制问题
避免电流密度异常
问题：挂具导电不良或装载不均，导致实际电流密度偏离工艺范围（如设计1A/dm²，实际0.5-1.5A/dm²），影响镀层性能。
解决方案：
电流校准：每批次生产前用毫欧表检测挂具接触电阻（应≤0.01Ω），确保电流均匀分布。
动态调整：根据装载量变化，实时调整整流器输出电流，保持目标电流密度。
案例：某厂商通过动态调整电流，将镀层厚度标准差从15%降至5%，一致性显著提升。
避免温度波动
问题：镀液温度波动（如±3℃以上）导致挂具热胀冷缩，影响接触稳定性，甚至引发镀层起泡。
解决方案：
恒温控制：镀槽配备加热/冷却系统，将温度稳定在工艺范围（如45-50℃）内。
挂具预热：冬季生产前，将挂具浸入镀液预热10分钟，减少温差应力。
实时监测：在镀槽内安装温度传感器，超限时自动报警并暂停生产。
