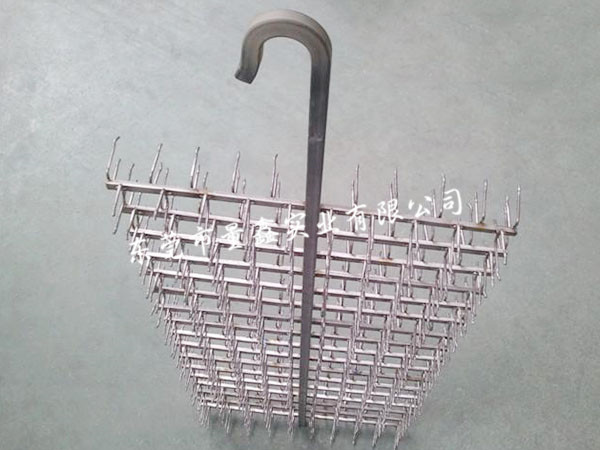

金属挂具是表面处理工艺中用于悬挂、支撑和导电工件的工具，广泛应用于电镀、喷涂、阳极氧化等领域 。它能保证工件在处理过程中位置固定、电流均匀传输，直接影响镀层或涂层的质量 。接下来，小编说明一下金属挂具的设计要点：
一、挂点（夹持点）设计（关键）
1. 挂点位置优先选非外观面
把接触点放在工件背面、内孔、装配沉台、边角隐蔽处，避免正面外观留下压痕、露底、烧点；
烤漆 / 喷粉件：挂点会有无漆小点；阳极 / 电镀会有接触印。
2. 挂点数量
- 小件：2 点定位；
- 大、薄板、异形件：3 点或多点支撑，防止喷涂烘烤受热变形、晃动；
- 薄壁件：不要单点硬夹紧，避免压塌、压变形；采用托撑式支撑，减少夹持压力。
3. 挂点接触面积
接触点尽量小（尖点、小圆弧），缩小痕迹；但不能过尖，防止压伤工件表面。
4. 避开密封面、配合面、螺纹、精密尺寸位；
5. 挂点方向：顺着输送风向，减少喷涂积粉积漆堆积在挂点。
二、结构与力学设计
1. 承重验算
计算工件总重量，预留安全系数≥1.5；主杆、支杆选用足够线径，防止烘烤高温软化、变形、断裂。
2. 重心平衡
工件吊挂后重心居中，不倾斜、不翻转；倾斜会造成喷涂流挂、涂层厚薄不均。重心偏的工件，增加辅助托点。
3. 焊接要求
全部焊缝满焊，无虚焊、气孔；高温炉内虚焊极易脱焊掉件；焊后打磨焊渣尖角，防止划伤工件。
4. 弹性夹持结构（弹片 / 卡爪）
- 弹片材质优先 65Mn 弹簧钢或 304 弹片；
- 弹力适中：夹太松→掉件；夹太紧→压伤工件；
- 弹片做成可拆式，疲劳失效后单独更换，不用整套挂具报废，降低成本。
5. 杆件布局：杆件尽量避开工件遮挡区域，防止遮挡造成喷涂阴影、漏喷。
三、导电与绝缘设计（静电喷涂 / 电镀阳极）
1. 静电喷粉 / 烤漆挂具
- 只有挂点接触位置裸露金属；其余支杆、主杆做浸塑 / 包胶绝缘；
- 绝缘层无针孔、无破损，防止静电旁路、打火、积漆难清理；
- 主挂钩保持裸金属，保证接地导通。
2. 电镀 / 阳极氧化挂具
- 导电通路优先紫铜导电头，电阻小；
- 接触位置必须导电良好，氧化层、漆皮会造成缺膜、色差；
- 非导电区域包胶防腐，减少药水腐蚀、金属消耗。
四、材料选型设计
- 烤漆 / 喷粉流水线：Q235 碳钢为主，成本低，浸塑包胶；
- 阳极、弱酸碱电镀：304 不锈钢；
- 强腐蚀、硬质阳极：钛材；
- 弹性卡爪：65Mn 弹簧钢（淬火）或 304 不锈钢弹片。
五、工艺适配设计（烘烤、清洗、上挂、下挂）
1. 耐高温
烤漆炉温度一般 180~220℃，材料选型、包胶材质要耐受烘烤温度，高温不软化、不脱胶。
2. 方便脱漆清理
结构尽量简洁，少死角、少缝隙；缝隙容易堆积漆粉，很难清理；
尽量模块化设计，方便拆下来单独脱漆。
3. 装卸效率
- 批量生产优先快装结构（弹性卡扣、挂钩式），减少人工拧螺丝；
- 挂具方向统一，方便流水线工人快速上件取件。
4. 防磕碰：杆件端头做圆角，避免搬运时划伤工件漆面。
六、防变形、防掉件辅助设计
1. 长薄件、大钣金件：增加辅助托撑，抵消高温受热变形；
2. 易滑脱工件：增加限位挡边，防止工件滑动脱落；
3. 多层挂架：层间距预留足够喷涂空间，避免工件互相碰擦、互相遮挡。
七、标准化与维护设计
1. 统一挂钩规格，适配流水线输送链条 / 吊具；
2. 易损件（弹片、小挂钩）标准化，可单独替换；
3. 挂具编号管理，方便点检、维修；
4. 包胶层边缘做圆弧过渡，减少应力开裂。
八、常见设计禁忌
❌ 挂点设在产品正面外观面；
❌ 薄壁件单点强力夹紧，压变形；
❌ 结构复杂多死角，积漆后很难清理；
❌ 重心偏移，工件吊挂倾斜；
❌ 焊缝虚焊，高温烘烤断裂；
❌ 绝缘包胶覆盖挂点，导致导电不良。
