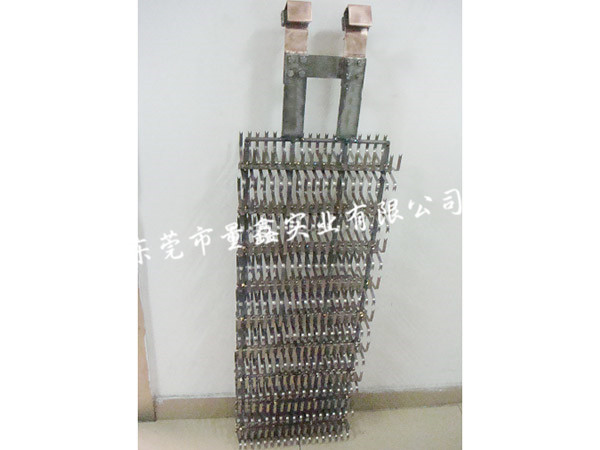

钛挂具主流是 **TA2 纯钛（工业纯钛）**，高强度、弹性款用 **TC4（Ti-6Al-4V）**；**多用于铝阳极氧化、硬质阳极、导电氧化、电镀、酸洗钝化、喷粉 / 喷涂高温线**，是表面处理高端工装，、精密加工配套很强。以下是使用钛挂具的优点与缺点：
一、优势
✅ 耐酸性氧化槽、碱性除油、钝化液，长期浸泡不溶、不污染槽液
✅ 耐高温：喷粉 180–200℃烘烤、硬质阳极高温槽不变形、不软化
✅ 弹性稳定，弹爪夹持力持久，不容易像铜挂具疲劳松脱
✅ 重量轻，对比铜挂具减重明显，上线搬运省力
✅ 使用寿命极长，铝挂具每几批就要剥氧化膜，钛挂不需要频繁剥膜
二、致命短板（现场容易踩坑）
1. **导电差！表面一层天然 TiO₂绝缘氧化膜**
只要触点氧化膜没被顶破，就会：电流不稳、工件色差、氧化膜厚薄不均、局部无膜、烧触点、发热。
原理：钛在阳极通电瞬间快速成绝缘氧化层，**只有夹紧压力足够，刺破接触点氧化膜才能导电**
2. 焊接要求高：氩弧焊，不能普通电焊；焊区晶粒粗，焊位容易断、弹性变差
3. 加工难：难切削、难折弯，成本远高于铝、不锈钢挂具
4. 不耐氢氟酸、浓热盐酸、王水，这类槽不能用钛挂
5. 喷涂喷粉线：挂具本体同样会上粉，需要定期打磨挂点，或者整体脱塑
