钛合金特性：热导率低、线膨胀系数大、高温极易氧化，焊接热应力集中，极易扭曲、翘曲、装配缝隙超标；

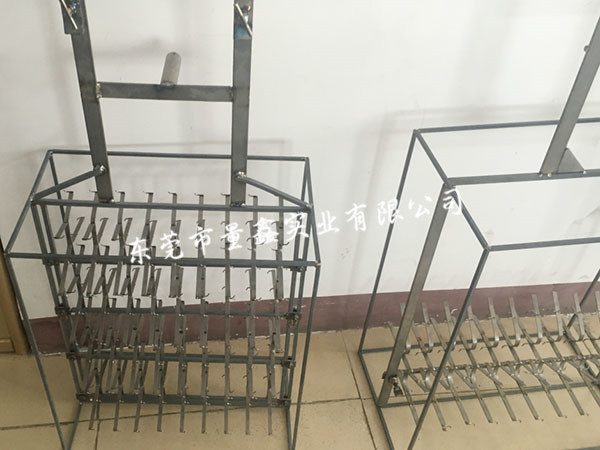

钛合金挂具多为薄壁细杆、框架结构，变形问题更突出，分焊前预防、焊接过程控变形、焊后校正、缝隙修复补焊四大模块。
一、焊前工艺：从根源减少变形、控制装配缝隙（关键）
1. 下料与加工管控，从源头缩小原始缝隙
钛板 / 钛棒激光切割，公差严格控制 ±0.05mm，切割毛刺、氧化皮全部打磨干净；
折弯、机加工预留焊接收缩余量：钛合金冷却收缩量远大于不锈钢，框架对角预留 0.1~0.3mm 收缩间隙，避免焊完拉扯出现大缝隙；
零件分类配组，同批次配对装配，避免大小零件强行拼接造成单边大缝隙。
2. 刚性工装夹具 + 反变形工装，抵消焊接收缩翘曲
全包裹刚性工装：钛挂具整体压紧在水冷铜工装台上，多点压块均匀固定，限制焊接过程板材自由翘曲；铜工装同步导热，降低热堆积。
预制反变形：
框架型挂具，预先反向预压 0.3~0.8mm；长条挂杆两端向上预拱，抵消焊接后向下收缩弯曲。
分段定位点焊：采用小电流、短脉冲定位焊，焊点密集均匀，间隔 20~30mm 一个定位点，把缝隙均匀锁死，防止焊接时缝隙拉大；禁止单点大焊点定位，局部应力直接撕裂产生缝隙。
3. 焊前彻底除氧化层（氧化层会造成熔合不良、虚缝）
钛表面氧化膜熔点极高，焊接时形成夹渣，焊缝熔不透，肉眼看似缝隙；
处理方式：不锈钢钢丝刷 + 专用钛合金砂纸打磨所有焊接坡口，再用丙酮 / 无水乙醇擦拭，烘干后立即焊接，禁止放置超过 30 分钟再次氧化。
二、焊接过程工艺优化，降低热变形、防止缝隙扩张
1. 焊接方式优选：脉冲氩弧焊，严控热输入
禁用大电流连续焊接，热输入越大变形越严重；采用高频脉冲 TIG 氩弧焊，峰值电流熔合，基值电流降温，热影响区缩小 60% 以上。
小电流多层多道焊：厚壁挂具坡口分层焊接，每焊一道充分冷却至室温再焊下一道，避免热量累积整体扭曲。
2. 焊接顺序：对称分段退焊法，平衡收缩应力
方形、矩形挂具框架必须对称焊接：
例：矩形四边，对角交替点焊→对角分段焊接，采用分段退焊，每段焊缝长度 50~80mm，焊接方向由框架中心向两端施焊，让收缩应力相互抵消，不会单向拉扯造成缝隙张开。
3. 全程高纯氩气保护，避免焊缝脆裂产生缝隙
钛高温极易吸氢氧氮，焊缝变脆、开裂形成永久性缝隙；
正面枪氩气纯度≥99.999%；
挂具封闭框架、管材内部加装通气保护工装，背面同步充氩；
焊缝高温区全程覆盖氩气，冷却至 200℃以下再停气。
三、焊后变形校正处理（已经扭曲翘曲的挂具）
1. 冷校正（薄壁、小型挂具，变形量＜0.5mm）
工装固定，使用铜锤、铝锤敲击变形凸起位置，严禁铁锤直接击打钛合金，会产生冷作硬化、表面裂纹；敲击点分布均匀，逐步释放焊接内应力，缓慢校正平整度，消除拼接错边、缝隙不均。
2. 热校正（变形量大、厚杆框架挂具，变形 0.5~2mm）
工具：氧氩火焰（弱还原低温火焰），局部加热变形凸起区域，加热温度控制550~650℃（暗红色，禁止超过 700℃，晶粒粗大材质变脆）；
加热后快速用铜工装压紧定型，自然缓慢冷却，不可水冷急冷，否则产生新应力二次变形；
校正完成后整体去应力退火：真空炉 450℃保温 1~1.5 小时，随炉冷却，彻底消除焊接 + 校正残余应力，后期使用不会再次变形开裂。
四、焊接后缝隙过大修复工艺（分微缝隙、大缝隙两种）
情况 1：微小缝隙 0.1~0.3mm，熔合不良虚缝
角磨机配钛专用薄片砂轮，开窄坡口，清理内部氧化夹渣；
脉冲氩弧焊小电流慢速走枪，填充同材质钛焊丝，窄道熔合，避免大电流扩大变形；
焊后打磨焊缝平整，轻微冷校正。
情况 2：大缝隙 0.3~1mm，装配拉扯张开缝
工装夹具将缝隙两边向中间压紧，强制合拢缝隙，多点定位焊临时固定；
缝隙中间嵌入同厚度钛合金薄衬条，衬条贴合两侧母材，作为填充基底；
分层脉冲氩弧焊填充盖面，全程背面充氩保护；
冷却后拆除工装，局部热校正消除焊接新变形，zui后真空去应力退火。
情况 3：缝隙＞1mm，严重错边、变形撕裂
直接裁切报废对应杆件，重新下料配做零件，重新工装定位焊接；强行大面积堆焊会产生巨大应力，挂具使用过程极易断裂。
五、长期使用挂具反复变形、开裂缝隙的长效优化方案
结构优化：挂具转角增加圆弧过渡、增设加强筋，提升结构刚性，减少焊接收缩变形量；
材质升级：纯钛塑性好变形大，受力挂具改用 Ti-6Al-4V 钛合金，刚性更高，焊接变形量降低；
批量生产增加焊前预压工装 + 焊后真空去应力工序，从工艺上杜绝变形缝隙问题；
成品管控：校正修复后的挂具做渗透探伤（PT），确认焊缝无隐藏微裂纹，避免后期使用缝隙再次扩大、断裂。
六、关键避坑要点
禁止铁锤敲击钛合金校正，易产生表面微裂纹；
热校正温度不可过高，高温会让钛合金材质脆化；
修复缝隙必须清理氧化夹渣，只表面堆焊会出现虚焊，缝隙短期再次出现；
所有钛焊接必须双面氩气保护，氧化脆化焊缝会持续开裂、缝隙扩大。
