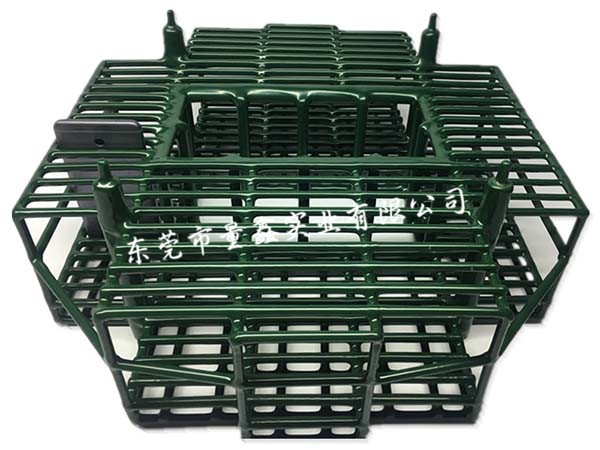

手机壳清洗篮一般分为基材（骨架）和接触工件的表层包胶两部分，分开对比更容易选型；主要用于超声波清洗，要兼顾耐清洗药水、防刮工件、抗超声震动、成本。具体下面了解一下：
一、篮体骨架基材对比
1. 304 不锈钢（工业常用，推荐手机壳清洗）
✅优点：
- 耐水基除油剂、弱碱漂洗水，常温工况几乎不生锈；
- 焊接性能好，可做细密分格；强度高，反复吊装不容易变形；
- 超声环境下共振稳定，不易产生杂质污染工件。
❌缺点：
- 价格高于普通碳钢；遇到高氯离子药液长期使用会点蚀；
- 裸钢直接接触手机壳，极易刮伤阳极、喷涂表面，必须包胶。
适用：绝大多数塑胶、铝合金手机壳超声清洗（水基清洗剂）。
2. 316L 不锈钢（高端 / 有腐蚀药液场景）
✅优点：耐氯离子、弱酸碱能力强于 304，抗点蚀更好。
❌缺点：价格贵很多；普通水基清洗属于性能过剩。
适用：清洗液含漂白剂、较高氯离子，或者需要长期高温清洗。
3. 碳钢（铁框，极少用于手机壳成品清洗）
✅优点：便宜，刚性好。
❌缺点：遇水极易生锈，铁锈污染手机壳；防锈涂层在超声震动下容易脱落。
适用：仅粗洗、半成品，成品外观件严禁使用。
4. PP / PEEK 全塑料篮
✅优点：本身不会刮伤工件，不需要额外包胶；耐酸碱。
❌缺点：刚性差，吊装受力容易变形；超声长期震动容易老化开裂；高温清洗容易软化；网框开孔受限，超声波穿透差。
适用：小件极软材质、怕金属磕碰的工件；大批量手机壳流水线很少用。
二、表层包胶材质对比（直接接触手机壳，核心！）
裸金属骨架必须包胶，否则划伤产品。
1. PVC 浸塑包胶（市面主流，性价比款）
✅优点：成本低，浸塑成型方便，厚度均匀，手感软。
❌缺点：耐温低（≤80℃）；遇到强碱性清洗剂容易溶胀、发粘；长期超声震动，边角位置容易开裂掉胶，胶屑粘在手机壳上造成不良。
适用：常温、中性 / 弱碱水基清洗，预算有限，更换周期 1 年内。
2. TPU 包胶（高端手机壳清洗优选）
✅优点：耐磨、抗撕裂，抗超声震动疲劳；耐弱碱，不容易溶胀；附着力强，不容易起皮脱落；弹性好。
❌缺点：比 PVC 贵；浸塑工艺难度高一些。
适用：流水线连续生产、高温清洗、外观要求高的手机壳（阳极、喷涂壳）。
3. 硅胶包胶
✅优点：耐温高，化学稳定性好。
❌缺点：成本高；表面容易吸附油污，粘灰；包胶成型难度大。
适用：高温清洗工况，一般手机壳清洗很少选用。
三、选型关键提醒（现场容易踩坑）
1. 包胶附着力：超声是高频震动，普通包胶短期就会从棱角位置开裂，不要只看表面厚度；样品要做浸泡 + 超声测试。
2. 药水匹配优先：清洗液是弱碱，尽量避开 PVC 包胶，优先 TPU。
3. 掉胶风险：一旦胶屑脱落，会粘在手机壳凹槽，造成外观不良，返工量大。
4. 全包裹要求：分隔筋、内圆角、焊点都必须完整包胶，不能留有裸钢点位。
