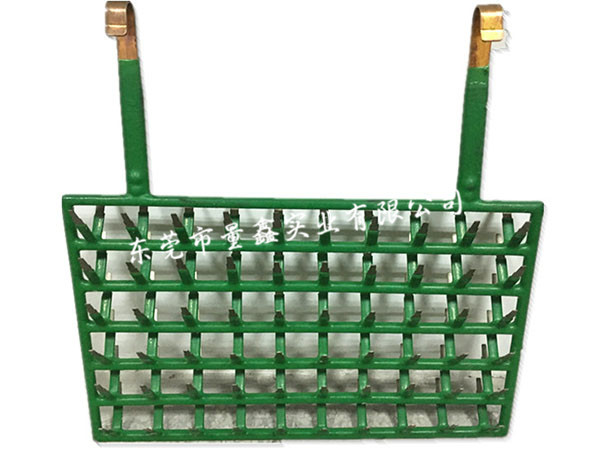

塑料电镀挂具，只有触点尖端露出金属导电，其余所有骨架、支杆、非夹持部位必须可靠绝缘；绝缘失效会抢电流、析出金属颗粒、产生麻点砂粒、镀层不均、药水污染，是塑料电镀高频不良来源。塑料电镀会经过高浓度铬酸粗化槽，普通绝缘材料很快被腐蚀，不能照搬五金电镀挂具绝缘方案。
一、绝缘材料选型（核心）
1. ✅优先：高温硫化氯丁橡胶 / 特氟龙包胶
耐铬酸、耐酸碱、耐热，附着力强，适合 ABS 塑料电镀全流程槽液；挂具主梁、支杆整体热硫化包胶。
2. ❌禁止使用：普通油漆、环氧手刷涂层、普通 PVC 胶带、热缩管
- 油漆 / 环氧：铬酸粗化槽容易溶胀、开裂、剥落；
- 胶带、热缩管：槽液渗透，高温、搅拌下脱落，只能做临时保护，不能量产挂具绝缘。
注意：包胶厚度控制 1.5‑2.5 mm；太薄易破损；太厚会干涉工件排布。
二、挂具制作阶段绝缘工艺要点
1. 基材预处理（包胶前）
铜 / 磷铜挂具骨架必须喷砂 / 抛丸除锈除氧化，表面粗糙，保证橡胶包胶咬合；光滑铜表面直接包胶，橡胶容易起鼓、剥离，槽液从缝隙渗入。
2. 只精准留出导电触点
用耐高温金属挡块遮蔽触点尖端，再整体硫化包胶；包胶完成后，只有触点一小段裸露金属，其余全部被橡胶覆盖。
不要包胶之后再打磨剥开绝缘做触点，会造成包胶边缘缝隙，药水往里渗透。
3. 焊接位置重点处理
挂具焊接接头是绝缘薄弱点；焊接打磨平整，硫化包胶完整包覆焊缝，避免焊缝缝隙藏药水，造成绝缘层起泡脱层。
4. 导电挂钩（挂阴极铜杆部位）
挂钩夹持区域必须裸露金属，不能包胶；如果包胶覆盖挂钩，整挂完全不通电；其余挂钩杆身要包胶。
三、装配与使用过程绝缘防护
1. 严禁硬物磕碰绝缘胶层
装卸工件、退镀、搬运时避免尖锐工件撞击包胶；橡胶一旦出现裂口、针孔，槽液会进入胶层与金属基体之间，内部析出金属，后续不断掉颗粒造成产品麻点。
2. 区分挂具：塑料电镀挂具不要混用做五金电镀；五金挂具绝缘体系不抗铬酸，混用快速损坏绝缘层。
3. 挂具上不缠绕多余胶带：胶带不耐粗化，很快溶解，造成污染。
四、日常维护检查（保证长期绝缘可靠）
每次上线前目视检查
检查包胶：起泡、开裂、鼓包、局部剥落、掉块，出现任意一项必须下线返修，不能继续生产。
微小裂纹肉眼有时不易发现，简易检测方法：
1. 挂具水洗吹干；
2. 浸入水中，挂具接电源阳极，水里放阴极，低压通电；出现气泡，代表绝缘破损漏电。
退镀作业注意点
1. 挂具退镀，不能把橡胶包胶长时间浸泡在强退镀液，会加速橡胶老化脆裂；退镀重点只处理裸露触点部位。
2. 禁止砂轮大力打磨包胶区域，会磨破绝缘。
3. 退镀后充分水洗，把残留化学药剂冲干净，防止残留药剂腐蚀橡胶。
定期检修
1. 批量生产挂具，定期把整挂送回夹具厂重新硫化包胶；
2. 局部小破损：可以采用专用耐铬酸橡胶修补剂修补，修补后做漏电测试；大面积破损直接重新包胶，不要勉强修补继续量产。
五、绝缘失效带来的典型不良现象
1. 产品表面大量无规则麻点、金属砂粒：绝缘破损处电镀上金属，镀层剥落掉落到工件。
2. 同挂产品镀层厚薄不均、局部漏镀：裸露金属抢电流，工件分得电流变小。
3. 槽液杂质快速升高，药水寿命缩短。
六、常见误区
1. ❌“包胶越厚绝缘越好”：过厚会干涉工件装挂，增加缝隙藏药水风险，1.5‑2.5mm 足够。
2. ❌包胶之后手工割开橡胶露出触点：切口缝隙会进药水，绝缘从内部失效；制作阶段就要遮蔽触点再硫化。
3. ❌绝缘破损小缺口可以继续用，问题不大：铬酸会持续向内腐蚀扩大破损，很快批量不良。
4. ❌使用普通热缩管、胶带做量产绝缘：粗化槽环境下很快失效。
5. ❌退镀时把整个挂具长时间泡退镀药水，橡胶快速老化开裂。
