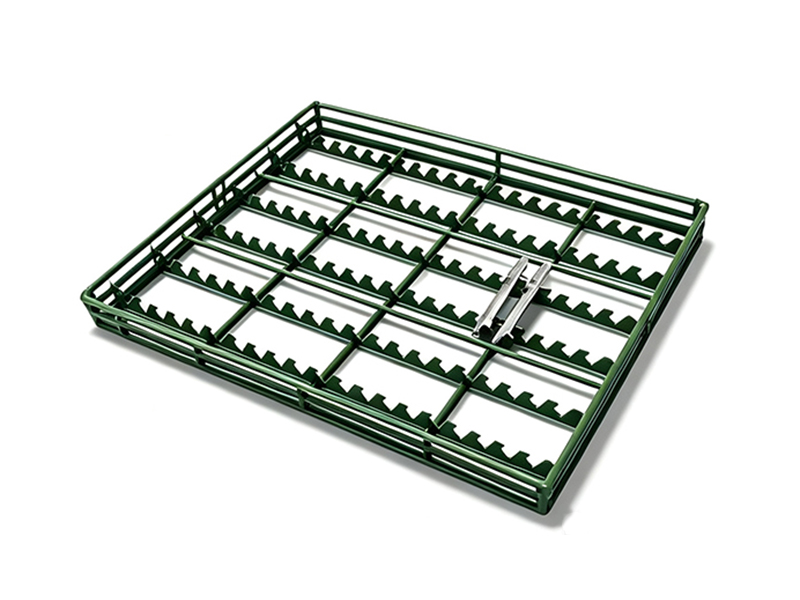

包胶不锈钢清洗篮的包胶只能辅助防锈，不能彻底杜绝生锈。
包胶主要作用：防止工件磕碰划伤、降噪、减少钢丝直接撞击零件；防锈是附加效果，不是主要功能。
原理
不锈钢本身靠表面铬钝化膜防锈；包胶是在钢丝外层包覆一层塑料层，隔绝水、清洗剂、工件摩擦，保护被覆盖的金属表面。
但有几个致命短板：
1. 包胶一旦磕碰、刮破、裂口、鼓包脱落，水汽、清洗液会钻进胶层与不锈钢缝隙内部，形成缝隙腐蚀。水和清洗剂被封在胶下面，空气流通差，反而更容易内部点蚀生锈，锈会从破损位置往胶下面蔓延，外面肉眼不一定看得见。
2. 焊缝、线头、钢丝端头，包胶很难完全包覆到位，这些位置依然会接触清洗液，是生锈高发点。
3. 超声波工况、高温清洗液环境，包胶会加速老化、起泡、脱层。
什么情况下防锈效果较好
1. 包胶完整无破损；基材是304/316 不锈钢，出厂做过钝化处理。
2. 使用后充分冲洗、沥干，不长期泡在清洗液里；不长期浸泡含氯离子的清洗剂。
此时包胶可以阻挡大部分介质，降低生锈概率。
常见生锈场景
1. 包胶局部刮破，液体渗入胶层内部，内部慢慢点蚀，外面胶看着完好，拆开才看见锈。
2. 钢丝端头、焊点包胶不到位，长期接触切削液、清洗剂，出现锈点。
3. 使用含氯、强酸强碱清洗剂，加速胶层老化，同时腐蚀裸露部位。
4. 使用完不沥干，筐子堆叠存放，缝隙积水。
选型与使用维护要点
1. 基材优先 304，盐雾 / 腐蚀环境选 316L；201 不锈钢就算包胶，腐蚀环境依然容易锈。
2. 采购要求：钢丝端头全部封胶，焊点完整包覆；包胶附着力要好，不易起皮。
3. 使用中严禁尖锐工件刮割包胶；定期检查胶层有无开裂、鼓包、脱落。
4. 一旦包胶破损：
- 小破损：打磨干净，做钝化，局部补胶；
- 大面积多处开裂，建议报废，避免内部继续腐蚀。
5. 每次使用后充分清水冲洗，沥干，不要长期浸泡在清洗槽中；避免含氯消毒剂长时间浸泡。
6. 包胶清洗篮不适合高温烘烤，高温会加速包胶老化脱落。
